深圳市博研商用设备有限公司
K3
自动张力闭环
控制拉网机
控制拉网机
产品规格书 / Product Specification
型号：AIA 1530 / 1535 / 1540 / 1545 / 1550 / 1560
高端制造时代 智能印花装备
Precision. Intelligence. The Future of Industrial Printing.
产品概述
K3自动张力闭环控制拉网机是博研公司自主研发的高端拉网设备，集自动拉网、张力监测、静置补拉、固化计时于一体。采用伺服驱动与数字张力监测方式，实现更加稳定、标准化的拉网作业，帮助客户提升网版一致性与生产效率。
核心优势
- 自动拉网流程：减少人工操作波动，提高网版一致性
- 张力监测控制：便于按工艺要求进行张力检测与补拉
- 固化计时管理：固化过程可计时控制，减少人为等待误差
- 降低用工门槛：流程标准化，便于新员工快速上手
适用行业
🖨️ 丝网制版
适用于各类丝网印刷网版的拉网与制版前工序
⚡ 电子印刷
适合电子行业对网版张力一致性要求较高的应用场景
👕 纺织印花
适用于服装、热转印、标签等印花相关网版制作
🏭 工业制网
适合批量制网、标准化生产及多规格网框切换
K3自动张力闭环控制拉网机
技术规格
型号规格表
| 型号 | 有效排网框面积 | 适用网框尺寸 | 最大张力 |
|---|---|---|---|
| AIA 1530 | 1500 × 3000mm | 1600 × 3100mm以内 | 40N/cm² |
| AIA 1535 | 1500 × 3500mm | 1600 × 3600mm以内 | 40N/cm² |
| AIA 1540 | 1500 × 4000mm | 1600 × 4100mm以内 | 40N/cm² |
| AIA 1545 | 1500 × 4500mm | 1600 × 4600mm以内 | 40N/cm² |
| AIA 1550 | 1500 × 5000mm | 1600 × 5100mm以内 | 40N/cm² |
| AIA 1560 | 1500 × 6000mm | 1600 × 6100mm以内 | 40N/cm² |

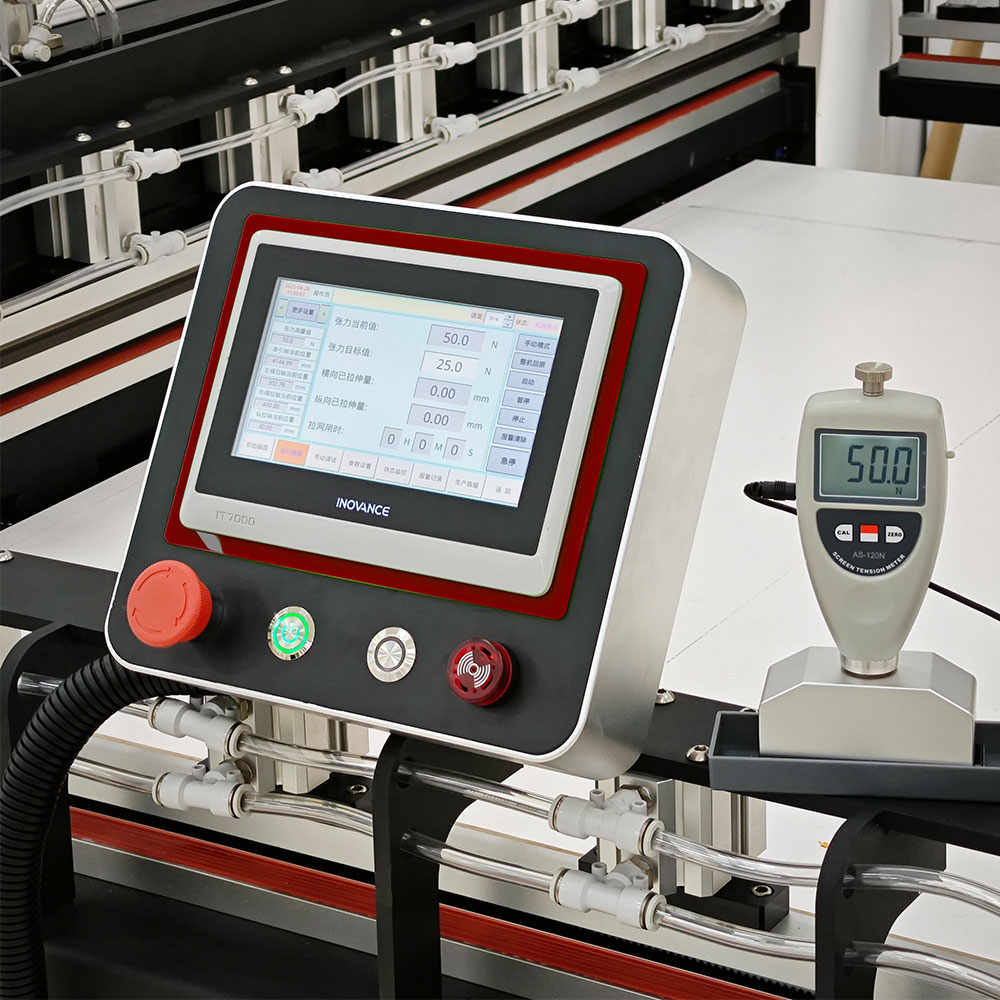

K3自动张力闭环控制拉网机细节图
主要技术参数
张力控制方式
数字张力监测
张力控制精度
±1N/cm²（参考值）
张力设定范围
5–40N/cm²
拉网动力
伺服电机驱动
网纱夹持方式
夹板夹持
控制系统
PLC + 触摸屏
拉网次数设定
可根据工艺需求调整
静置时间设定
可根据工艺需求调整
电源要求
AC 380V / 50Hz（三相）
气源要求
0.5–0.7MPa 洁净压缩空气
设备规格
可按不同型号与需求配置
工作流程
K3拉网机采用标准化拉网流程，相比传统手工拉网，具有张力更稳定、操作更规范、效率更高的优势。

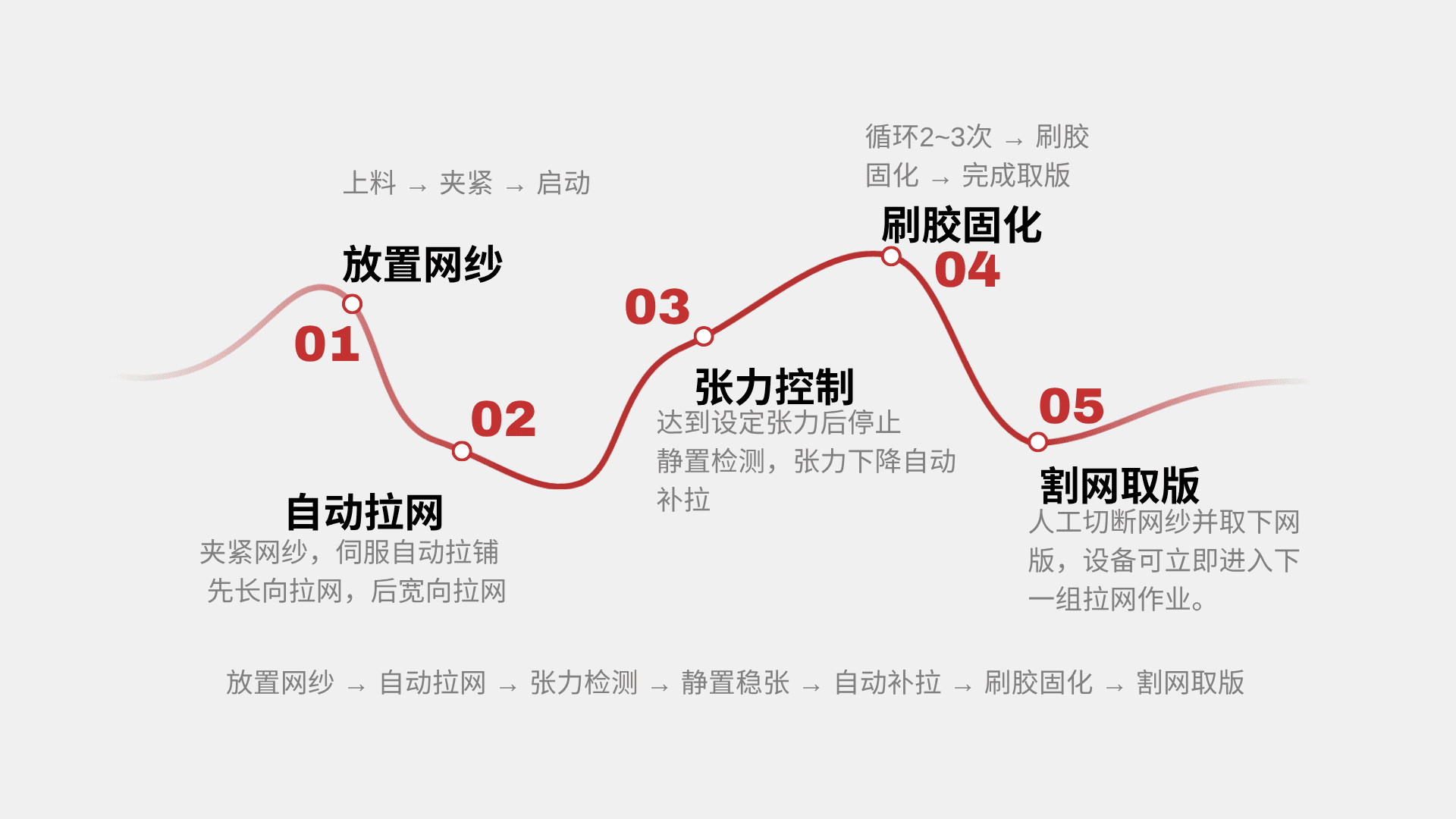

K3自动张力闭环控制拉网机流程图
-
放置网纱
人工将网纱卷放置到存储工位，将网纱端头固定后启动设备。 -
自动拉网
夹板自动夹紧网纱，伺服驱动平稳拉铺网纱至设定位置。 -
张力检测
使用数字张力计监测张力，达到设定值后停止，并根据工艺进行静置与补拉。 -
刷胶固化
张力稳定后进行刷胶，设备自动计时固化，减少人工等待误差。 -
割网取版
人工切断网纱并取下网版，完成后可继续进行下一组拉网作业。
工艺说明
- 张力参数、静置时间、补拉次数可根据网纱与网框规格灵活调整
- 不同目数网纱建议根据实际工艺进行打样确认
- 最终张力表现与网纱材质、网框尺寸、粘网胶及操作工艺有关
产品特点与优势
1. 降低技术门槛
传统拉网对操作经验依赖较强。K3拉网机将流程标准化，普通工人经过短期培训即可按标准流程操作，降低对高技能拉网师傅的依赖。
2. 标准化作业
流程统一、参数可调，有助于提升网版一致性：
- 同一网版不同位置张力更均衡——减少边缘与中心差异
- 不同网版工艺更统一——提升批量生产稳定性
- 工艺参数可记录——便于内部管理与经验沉淀
3. 提高效率
- 减少人工等待：静置及固化过程可计时控制
- 提升作业节奏：设备运行时可同步准备下一批物料
- 适应多规格生产：适合不同网框尺寸与多工艺切换
4. 张力更稳定
- 拉网流程更规范，减少人为波动
- 支持张力检测与补拉工艺
- 有利于提升网版一致性与成品稳定性
应用场景
适合用户
- 中大型丝印企业：有稳定制网需求，重视效率与一致性
- 高要求网版制造客户：关注张力稳定与工艺标准化
- 多品种小批量生产：需要频繁切换网框尺寸与工艺参数
- 技能工人短缺企业：希望降低对熟练工经验的依赖
订购信息
标准配置
- 拉网主机 1 台
- PLC 控制系统 1 套
- 触摸屏操作界面 1 套
- 数字张力计 1 台
- 随机工具及操作资料 1 套
可选配置
- 不同规格夹具配置
- 定制化设备尺寸
- 特殊工艺需求配置
- 其他功能可根据需求定制
服务支持
- 提供安装指导资料
- 提供远程视频调试支持
- 提供操作培训指导
- 提供售后技术咨询服务

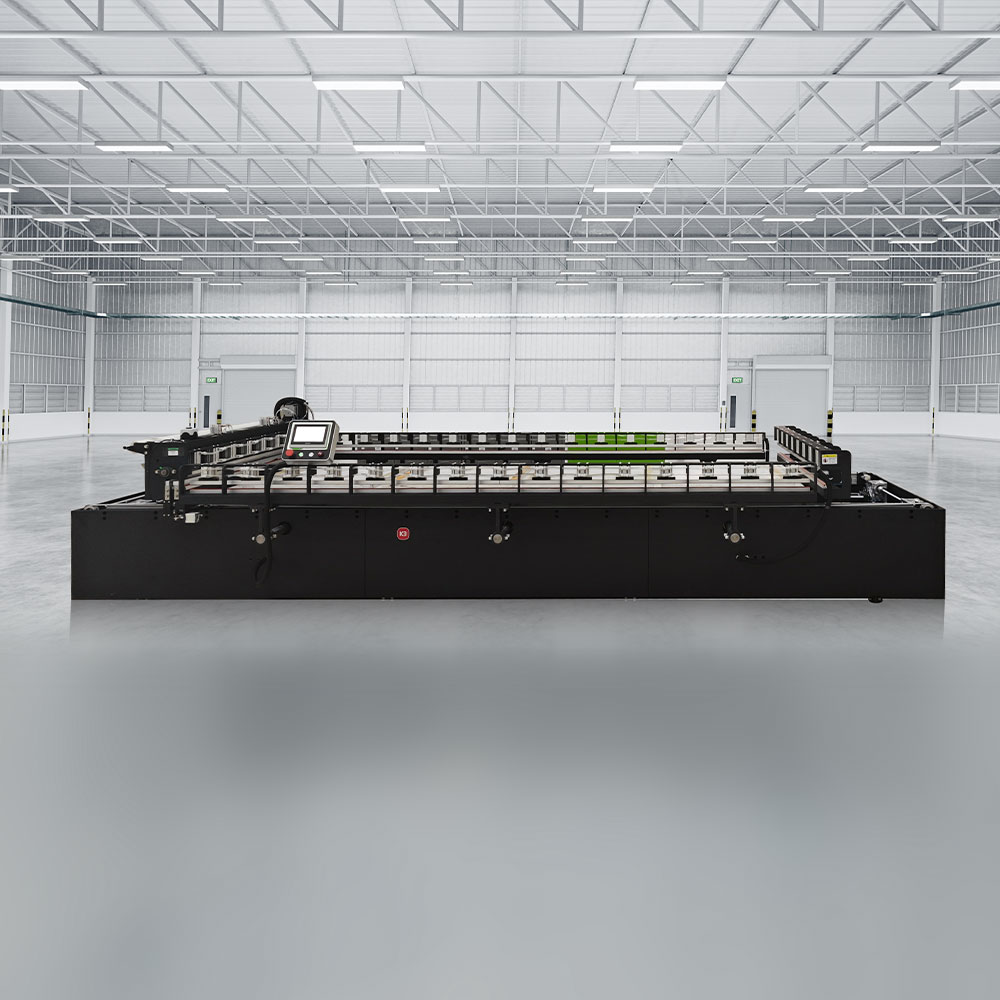

K3拉网机客户现场应用图
